エネルギー効率を高める冷蔵室用蒸発器の主な特徴は何ですか?

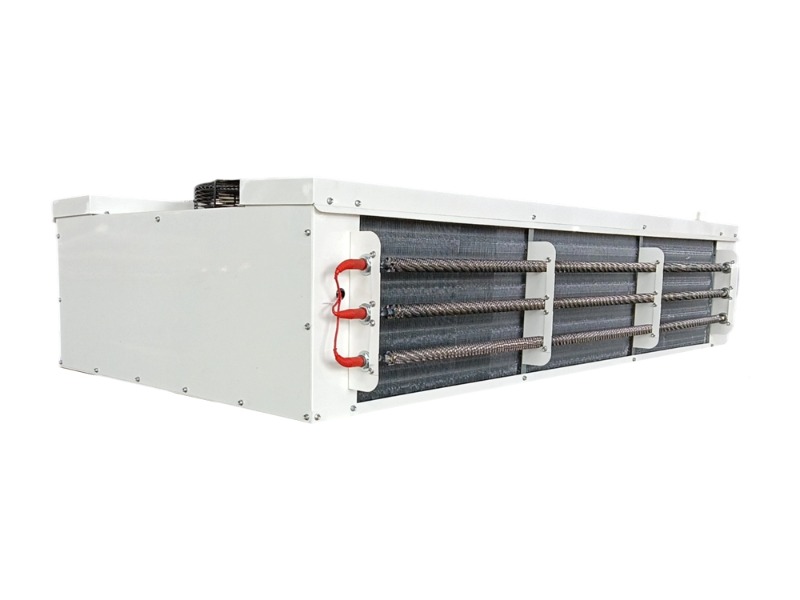

最新の冷凍システムでは、エネルギー効率はもはやオプションのアップグレードではなく、基本的な要件です。冷蔵施設内のすべてのコンポーネントの中で、 冷蔵室用蒸発器 全体的な電力消費とシステムのパフォーマンスを決定する上で極めて重要な役割を果たします。適切な機能を備えた蒸発器を選択または設計すると、正確な温度制御を維持しながらエネルギー使用量を大幅に削減できます。

最適化された熱交換面設計

蒸発器の主な機能は、冷たい部屋の空気から熱を吸収することです。エネルギー効率は、消費される冷媒単位当たりの熱伝達を最大化することから始まります。適切に設計されたコールドルームエバポレーターは、強化されたフィンや戦略的に配置されたチューブなどの拡張された表面積を使用して、コンプレッサーの負担を増やすことなく熱伝導率を向上させます。

重要な側面は次のとおりです。

• フィンの密度と形状 : 波形フィンまたはルーバーフィンは乱流を増加させ、コイルを絶縁する空気の境界層を破壊します。これにより、より少ない空気流抵抗でより多くの熱が伝達されます。
• チューブ配列 ：千鳥状のチューブパターンにより、インライン構成と比較して空気の混合が促進され、全体の熱伝達率が向上します。
• 材料の選択 : アルミニウムフィン付きの銅管は、その優れた熱特性と軽量な性質により、依然として一般的な高効率の組み合わせです。

表面積と冷媒の流れのバランスをとる蒸発器により、システムが設定値に迅速に到達し、より早くサイクルオフするため、稼働時間が短縮されます。

インテリジェントな霜取りメカニズム

蒸発器コイルに付着した霜は断熱材の役割を果たし、熱交換効率を大幅に低下させます。インテリジェントな霜取りシステムを備えたコールドルームエバポレーターは、不必要なエネルギー損失を防ぐことができます。従来の時間指定霜取りは、作動するのが早すぎたり遅すぎたりすることが多く、無駄な熱入力や過剰な霜の蓄積につながります。

省エネ霜取り機能には次のようなものがあります。

• デマンドデフロスト : センサーを使用して実際の霜の厚さまたはコイル全体の圧力降下を検出し、必要な場合にのみ霜取りを開始します。
• 電気式霜取りとホットガス式霜取り : 電気霜取りは簡単ですが、ホットガス霜取り (コンプレッサーからの温かい排出ガスの方向を変える) は廃熱を再利用するため、一般にエネルギー効率が高くなります。
• デフロスト終了制御 : コイルが設定温度 (5 ～ 10°C など) に達したらすぐに霜取りサイクルを停止することで、過熱を防ぎ、霜取り後の熱の侵入を軽減します。

スマートな霜取り戦略により、特に氷点下で動作する用途において、年間の冷凍エネルギー使用量を大幅に削減できます。

高効率のファンとモーター構成

対流熱伝達には空気の動きが不可欠ですが、ファンは電力を消費し、寒い部屋に熱を加えます。エネルギーが最適化されたコールドルームエバポレーターは、比ファン出力 (SFP) が低いように選択されたファンとモーターを使用します。主な設計上の選択肢は次のとおりです。

• 電子整流 (EC) モーター : これらはより高い効率 (影付き極モーターの 40 ～ 50% に対して 70% 以上) を提供し、要求に基づいた速度制御を可能にします。
• 空力ファンブレード : 最適化されたブレード形状により、必要なエアフローを維持しながら、騒音と消費電力を低減します。
• 可変速ドライブ (VSD) : 連続的にフルスピードで動作させるのではなく、実際の冷却負荷に応じてファンの速度を調整します。

ファンの熱利得が低いということは、冷却負荷も少ないことを意味し、効率向上の好循環が生まれます。

適切な冷媒の分配と回路

冷媒の分布が不均一であると、一部の回路が枯渇し（過熱と非効率の原因）、他の回路が浸水します。高品質のコールドルームエバポレーターは、すべてのチューブにわたる均一な流れを確保するために慎重に設計された冷媒回路を備えています。これは多くの場合、次の方法で実現されます。

• バランスフィードシステム オリフィスディストリビュータまたは小型拡張デバイスを使用します。
• 複数の並列回路 エバポレーターの容量と負荷プロファイルを一致させます。
• 十分な冷媒パス数 乱流を維持し、熱伝達を高めます。

冷媒が均一に分配されると、蒸発器は理論上の最大効率に近い状態で動作し、過剰な冷媒充填の必要性が減り、コンプレッサーの仕事量が減少します。

低い内容積と冷媒充填量

蒸発器内の冷媒は 1 グラムごとに、潜在的な漏洩リスクとポンピングに費やされるエネルギーを表します。最新の効率的な設計は、熱伝達を犠牲にすることなく冷蔵室蒸発器の内部容積を最小限に抑えることを目的としています。内部容積が小さいことは、次のことを意味します。

• 負荷の変化に対するシステムの応答が速くなります。
• オフサイクル時の冷媒の移動を低減します。
• システム全体の充電量が減り、環境的にも経済的にも有益です。

この特徴は、地球温暖化係数 (GWP) の高い冷媒を使用するシステムに特に関連しますが、GWP の低い代替冷媒であっても依然として有利です。

凝縮水の管理と排水

排水が不十分な凝縮水や解凍水は蒸発器コイル上で再凍結し、空気の流れを妨げる氷橋を形成する可能性があります。エネルギー効率の高い冷蔵室用蒸発器には、迅速な水分除去を促進する機能が含まれています。

• 傾斜ドレンパン 十分な勾配 (少なくとも 3 ～ 5 度) があること。
• 加熱されたドレンライン 必要な場合にのみ、サーモスタット制御を使用して、一定の電力消費を回避します。
• 防氷コーティング フィンやドレンパンに塗布し、氷の付着を軽減します。

効率的な排水により霜取りの頻度と時間が短縮され、エネルギー消費量が直接削減されます。

高度なコントロールとの互換性

最も効率的な蒸発器であっても、スマートな監視がなければ最適に動作することはできません。電子膨張弁 (EEV) およびプログラマブル ロジック コントローラー (PLC) と簡単に統合できるコールド ルーム エバポレーターにより、次のことが可能になります。

• 正確な過熱度制御により、フラッドバックと非効率な高過熱度の両方を防ぎます。
• 過去のデータとリアルタイムの湿度に基づいた適応的な霜取りスケジュール。
• 遠隔監視と障害検出。

コントローラーは、蒸発器ファンを調整したり、ドアの開口部や製品の負荷に基づいて空気の流れを調整したりして、過冷却を回避することもできます。

省エネ機能比較概要

以下の表は、ここで説明する主な機能とその主な省エネメカニズムをまとめたものです。

注: 正確なゲインは、アプリケーションの温度、湿度、使用パターンによって異なります。

エアフローパターンと照射距離

冷蔵室内の空気の循環方法は、蒸発器の効率に直接影響します。適切に適合した気流パターンを備えた冷蔵室用エバポレーターにより、冷気が短絡することなくすべてのエリアに確実に到達します。主要な設計パラメータには次のものがあります。

• 投射距離 : 部屋の寸法と一致する必要があります。短すぎるとホットスポットが残り、長すぎるとファンのエネルギーが増加します。
• コイル上の空気速度 : 通常、中温室では 2 ～ 3 m/s、冷凍庫では 1.5 ～ 2.5 m/s。速度が低いとファンの電力は減少しますが、より大きなコイル表面積が必要になる場合があります。
• 方向性ルーバーまたは調整可能なグリル : ファン速度を変更せずに空気分配を微調整できます。

適切な空気の流れにより、層状化 (天井の暖かい空気) が回避され、製品の温度を維持するために必要な平均室温オフセットが減少し、エネルギーが節約されます。

長期にわたる性能を実現する耐食性コーティング

すぐにはわかりませんが、フィンやチューブの腐食は時間の経過とともに熱伝達を低下させます。湿気の多い環境や塩分の多い環境 (魚介類の冷蔵倉庫など) で使用される冷蔵室用エバポレーターには、次の利点があります。

• エポキシまたは電子コーティング アルミフィンに。
• プレコート銅管 極端な条件用にはステンレス鋼のオプションもあります。
• 親水性コーティング 水滴の形成ではなく水のシート化を促進し、空気抵抗を減らします。

清潔で腐食のない表面を維持するということは、エバポレーターが設置後何年も元の効率を維持し、性能のドリフトを回避できることを意味します。

低いエアサイド圧力損失

エバポレーター全体の圧力降下により、ファンの動作がより激しくなります。エネルギー効率の高い冷蔵室用蒸発器は、次の要素を備えて設計されています。

• 広いフィン間隔 (例: 冷凍庫では 4 ～ 6 mm、クーラーでは 3 ～ 4 mm)、着氷と空気の流れの抵抗を減らします。
• 最適化されたコイル深さ (通常は 2 ～ 4 列) 熱伝達と圧力損失のバランスをとります。
• スムーズな入場と退出の移行 乱気流を最小限に抑えるため。

圧力降下の低下は、ファンのエネルギー消費量の低下に直接つながります。これは、システムの総エネルギー使用量に隠れているものの重要な要因となることがよくあります。

仕様に関する実際的な考慮事項

エネルギー効率を高めるために冷蔵室用エバポレーターを指定する場合は、アプリケーション固有の条件を考慮してください。

• 動作温度 : -18°C 未満の冷凍庫では、2°C の冷蔵室とは異なるフィン間隔と霜取りアプローチが必要です。
• 相対湿度 : 高湿度の部屋 (果物の保管庫など) では、コイル表面を大きくし、より頻繁かつ短時間で霜取りを行うことが効果的です。
• 冷媒の種類 : CO2、アンモニア、プロパン、および HFO は、最適な回路に影響を与える異なる熱伝達特性を持っています。
• 予想される負荷プロファイル : 頻繁にドアが開く部屋には、より良い通気性とより高速なプルダウン機能が必要です。

すべての用途に完璧な単一の蒸発器設計はありません。最もエネルギー効率の高いソリューションは、機能を実際の運用状況に適合させることから生まれます。

結論

冷蔵施設で高いエネルギー効率を達成するには、適切な冷蔵室用蒸発器を選択または設計することから始まります。主な機能には、最適化された熱交換面、インテリジェントな霜取り機構、高効率のファンとモーター、バランスの取れた冷媒回路、低い内部容積、効果的な排水、制御の互換性、適切なエアフロー設計、耐食性、低エアサイド圧力降下が含まれます。これらの各要素は、温度の安定性を損なうことなく、コンプレッサーの稼働時間、ファンのエネルギー、および霜取り熱入力の削減に貢献します。

これらのエンジニアリングの詳細に焦点を当てることで、施設所有者と冷凍専門家は運用コストと環境への影響を削減できます。
